#Elektrotechnika Přístroje AFDD BONEGA = vyšší stupeň jištění

A) Význam AFDD

Přístroje AFDD slouží především pro včasné odhalení možných zdrojů požárů, vzniklých nežádoucím (mnohdy nepostřehnutelným) elektrickým obloukem a současně k okamžitému přerušení daného elektrického obvodu.

Elektrické oblouky mohou docílit bohužel i při malých proudech vysoké zápalné teploty. Vznikají obvykle v poškozené izolaci, uvolněných spojích, zlomených vodičích, atd. Bez odhalení a přerušení mohou být následky fatální.

Tyto jevy nejsou doprovázeny zkratem či tepelným přetížením (což by ochránil jistič nebo tavná pojistka) ani unikajícím proudy vůči zemi (což by ochránil proudový chránič).

Takovéto počátky požárů umí odhalit jen přístroje AFDD.

V kombinaci s jističem nebo „chráničojističem“ se stávají kombinovaným jistícím prvkem s vyšší úrovní.

B) Aktuální sortiment

• AFDD + jistič DPN v charakteristice B a C a v hodnotách jmenovitých proudů od 10 do 32A
• AFDD + RCBO („chráničojistič) v charakteristice B, v hodnotách jmenovitých proudů od 10 do 32A a typem proudového chrániče „A“

C) Použití

V kombinaci s proudovým chráničem nebo jističem či obojím funguje jako velmi účinný kombinovaný jistící přístroj.

D) Princip

AFDD (Arc Fault Detection Device) je přístroj určený pro detekci obloukového zkratu. Průběžně sleduje a vyhodnocuje frekvenční spektrum proudu a napětí v obvodu. De facto jde o síťový analyzátor, který nepřetržitě „poslouchá“ a analyzuje elektrický šum ve vedení.

V reálném čase porovnává průběh sinusovky s integrovanou databází známých projevů nebezpečného elektrického oblouku (který vzniká např. při zlomeném kabelu nebo uvolněném šroubku ve svorce).

Pomocí naprogramování rozpoznává vysokofrekvenční složky, nepravidelnosti a charakteristické pulzy, které jsou typické pro sériové i paralelní oblouky. Jakmile je překročena nastavená hranice, přístroj okamžitě odpojí chráněný elektrický okruh a tím přeruší riziko vznícení.

AFDD musí však umět rozlišit „hodný“ oblouk (jiskření uhlíků ve vrtačce, zapnutí vysavače, běžný provoz spínaného zdroje) od „zlého“ oblouku (poškozená izolace kabelu, kde vzniká mikroskopické jiskření a vysoká teplota).

Technicky ho lze přirovnat ke spektrálnímu analyzátoru s algoritmem pro rozpoznávání vzorů, který odfiltruje běžný provozní šum od specifického anomálního šumu, jenž obvykle předchází požáru nebo k úzce specializovanému minipočítači (DSP – digitální signálový procesor).

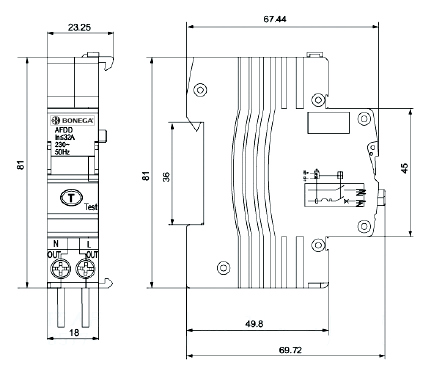

E) Konstrukce a parametry

S mnoha výhodami jako je sdružená bezpečnost chráněného obvodu, minimální riziko nežádoucího vypínání, úsporou místa v rozváděči se proto nabízí AFDD v kombinaci s proudovým chráničem nebo jističem či obojím jako vynikající jistící kombinovaný přístroj. Jsou vyráběny podle normy ČSN EN 62606.

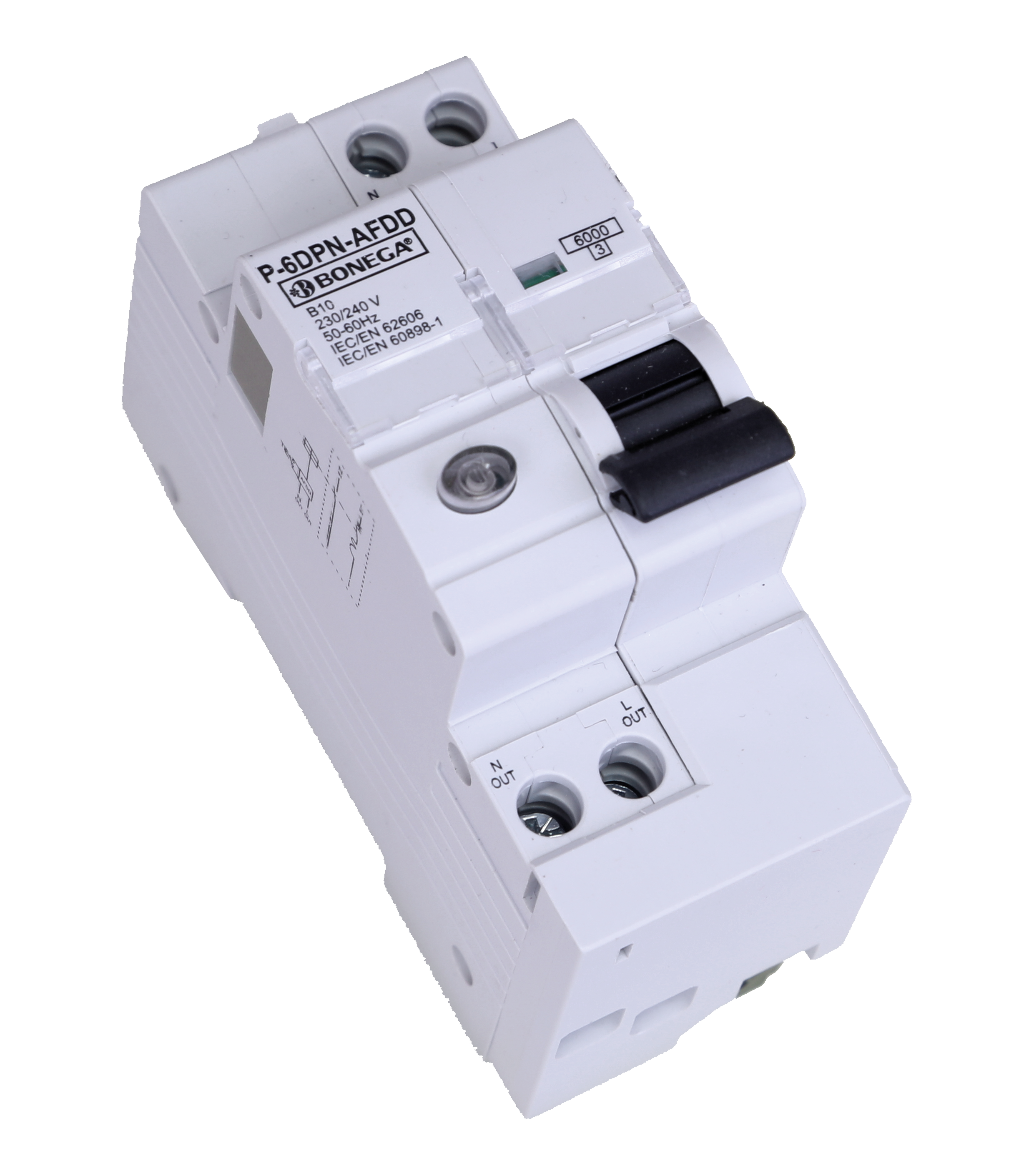

Základní informace o technických parametrech:

• kombinovaný jednofázový přístroj
• jmenovitý proud od 4, 6, 8, 10, 13, 16, 20, 25, 32 A
• charakteristika jističe B a C
• vypínací schopnost 6000 A
• poskytuje obloukovou ochranu a pomocí jističe DPN také ochranu proti zkratu a tepelnému přetížení
• optická signalizace
• při spínání se propojí nejdříve „N“ a pak fáze, při odpínání je to naopak (odpojí se nejdříve fáze a pak se přeruší „N“)
• ovládací páčka má nejen polohy zapnuto a vypnuto, ale také středovou signalizaci „porucha“

Základní informace o technických parametrech:

• jednofázový přístroj
• jmenovitý proud od 6,8,10,13,15,16,20,25,32A
• charakteristika jističe B a C
• provedení proudového chrániče Typ „A“ i Typ „AC“
• citlivost na reziduální proudy do 10,30,100 a 300 mA
• vypínací schopnost 6000 A
• poskytuje obloukovou ochranu a pomocí RCBO také ochranu proti zkratu a tepelnému přetížení a zvýšeným únikovým reziduálním proudům
• optická signalizace
• při spínání se propojí nejdříve „N“ a pak fáze, při odpínání je to naopak (odpojí se nejdříve fáze a pak se přeruší „N“)
• ovládací páčka má nejen polohy zapnuto a vypnuto, ale také středovou signalizaci „porucha“

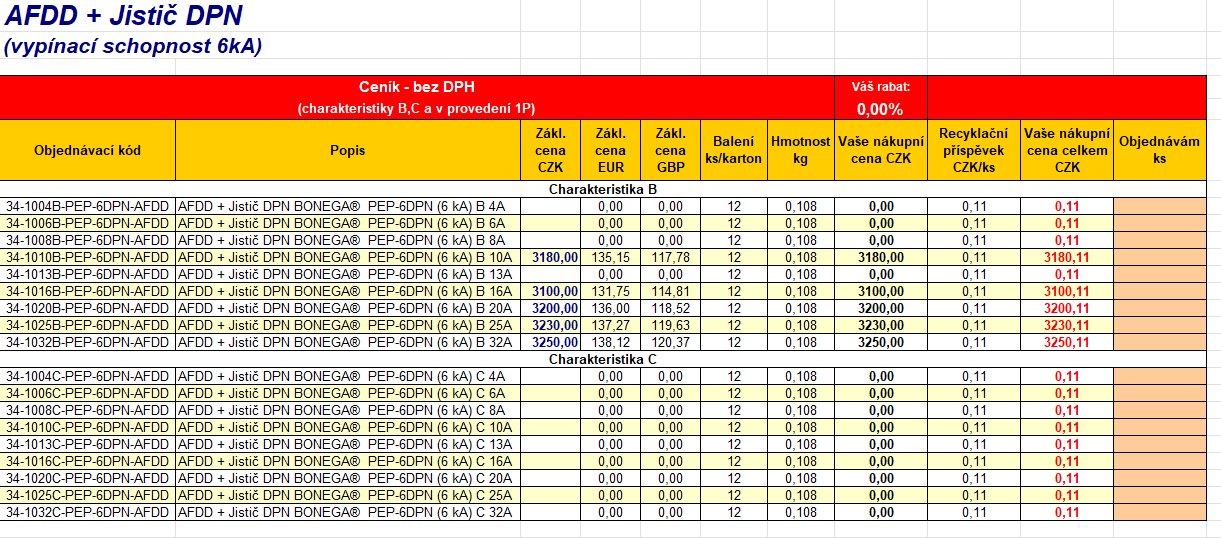

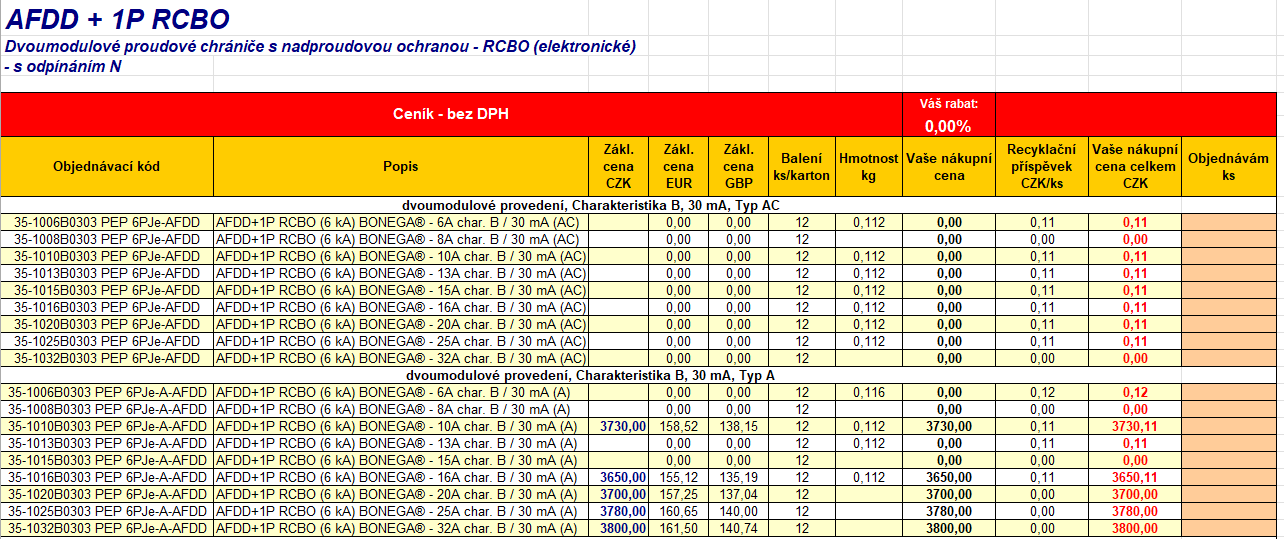

F) Počáteční sortiment a základní ceny pro konečné uživatele s 3 letou zárukou

(vyžádejte si od nás obchodní podmínky nebo konkrétní nabídku info@bonega.cz):

V ceně se pochopitelně promítá jak sdružení více přístrojů v jednom, tak vložený minipočítač.

G) Jaké další významné výrobky přinesla ryze Česká firma BONEGA za posledních 20 let pro elektrotechnický obor?

Od získaného Zlatého AMPERU v roce 2005 za jednomodulový jistič BONEGA řady PEP-10J s doposud nepřekonanou rychlostí vypnutí do 3 ms, vypínacích schopností 10 000A až do hodnoty jmenovitého proudu 63A v charakteristice D a dalšími vychytávkami jako je mžikové spínání kontaktů postříbřené svorky pro možnost přímého napojení hliníkových vodičů to je již celá významná řada.

1. Jako první jsme na trh v ČR přinesli:

• jističe DPN do 6 kA
• jednomodulové „chráničojističe“ RCBO do 6 kA, proudově závislé (elektronické)
• dvoumodulové „chráničojističe“ RCBO do 15 kA, proudově nezávislé (magnetické), navíc s identifikací poruchy pomocí dělené páčky (nikdo to zatím na trhu nemá)
• jističe do 125 A s vypínací schopností 30 kA, které dokáži nahradit i malé výkonové jističe (Modeony)
• kombinované příslušenství (signalizace + spouště)
• uživatelsky velmi jednoduché signalizátory AC, DC určené především pro diagnostiku elektrických obvodů, sledování teploty, vytváření vlastních alarmů díky čidlům (tlak, teplota, úniky kapalin), atd. (www.signalizator.cz)
• poskytujeme v Evropě naprosto unikátní aplikaci pro výrobu dokumentace k rozvaděčů AC, DC a DC pro FVE s možným aktuálním využitím téměř 66.000 typů přístrojů a 3.400 skříní: www.navrh-rozvadece.cz

2. Další unikátní a cenově výhodné výrobky:

• nahazovače přístrojů AC 230V
• nahazovače přístrojů DC 24 až 48V
• spolehlivé, bezdrátové dálkové ovládání pokynů zapni/vypni na VELMI dlouhé vzdálenosti (BSP1).Jde o dvojici jednomodulových zařízení s montáží na DIN lištu. Slouží pro bezdrátový radiový přenos stavu kontaktu vypnuto nebo zapnuto na velké vzdálenosti. Zvládá i 500m ve volném prostředí, navíc s možností dalších prodloužení. Díky důkladně šifrovanému, obousměrně potvrzovanému přenosu, jde o bezpečný a velmi spolehlivý způsob spojení a řízení. Pro případy, kdy je dosah jedné dvojice nedostatečný, tak je možné vytvářet „nekonečné“ sestavy na prodloužení dosahu.
• svodiče přepětí DC a AC se speciální signalizací
• jističe DC do 250 a do 500V (konkurence je má obvykle jen do 400 nebo 440V DC)
• proudové chrániče typy „AC“, „A“ , „B“, „S“
• dálkové měření spotřeby elektrické energie, vody, plynu i tepla pod jednou aplikací https://app.hlidacspotreby.cz/
• nově AFDD pro AC obvody a připravujeme AFDD i pro DC obvody
